億寶萊
億寶萊
  • 陶瓷厚膜電路絲印機
  • d86ae2b9c4b7a5fca2f89abe63dd273

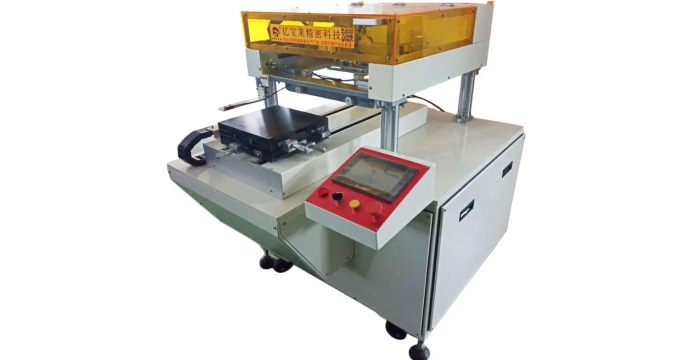

陶瓷厚膜電路絲印機

名稱:陶瓷厚膜電路絲印機 EPL-YS1616IC 應用范圍:陶瓷厚膜電路、生物電路、LED陶瓷基板、陶瓷電容、濾波器、片式電阻、濾光片、冷光板、擴散片、太陽能電池等高精密功能性材料印刷。
定制咨詢 138-0228-6023

產品詳情

    應用范圍:陶瓷厚膜電路、生物電路、LED陶瓷基板、陶瓷電容、濾波器、片式電阻、濾光片、冷光板、擴散片、太陽能電池等高精密功能性材料印刷。

  產品優勢:伺服電機驅動運行平衡、強力真空吸附定位準確,印刷壓力采用恒壓技術自動補償,數字化人機操作界面智能可調,印刷精度可達±0.02 mm,印刷速度可達:720次/小時,雙向印刷、PLC編程控制,0-10mm厚的基片或硅片都可精密印刷。

  產品特點:

  1. 整體結構——平臺和刮印刀前后移動,網版架固定,平臺升降。

  2. 動力拖動——印刷壓力、印刷架、平臺進出及升降為獨立動力,動作協調。

  3. 網架結構——

  a. 網版架鎖固,結構緊湊,剛性強。

  b. 網版固定不動,平臺升降,版距調整范圍±5mm,數字精密調節。

  4. 印刷系統——

  a. 印刷/回墨——速度恒定,并可獨立調節。

  b. 印刷驅動——伺服拖動系統,同步帶傳動;低速無爬行,高速無抖動。

  c. 印刷行程——光電眼控制行程,獨立調校。

  d. 印刷導向——日本THK直線方型導軌。

  e. 刮印刀架——刮印刀架為自動平衡結構,角度可調節,動作靈活,剛性強。

  f. 側翻功能——印刷刀架可側翻轉,方便網版的調整、清洗及漿料的補充與收刮等

  g. 刮印壓力——刮印壓力自動反饋自能調整。

  5. 控制系統——

  PLC控制電路,臺灣產觸摸屏(人機界面)。

  6. 平臺系統

  a. 平臺驅動——伺服驅動平臺移動,定位精確±0.01。

  b. 平臺導向——臺灣上銀方型直線導軌。

  c. 平臺結構——精密微調印刷平臺,刻度顯示(圖示4)。

  d. 吸附與吹附——自動吸附固定基片印刷,套色準確。自動吹附,方便人工取放基片。

  e. 平臺升降——平臺升降高度為伺服驅動,升降高度精密,數字設定。

  f. 加裝CCD及整機防塵罩。

  產品參數:

NO

項 目

EPL-YS1616IC


NO

項 目

EPL-YS1616IC

1

印刷規格mm

165×165

7

印刷速度mm/sec

40~300

2

平臺尺寸mm

260×260

8

平臺不平面度mm

0.015

3

網框尺寸mm

39390()

9

平臺升降定位精度mm

±0.01

4

承印厚度mm

0.08~10

10

最高印次 次/Hr

700

5

工作氣壓MPa

0.4~0.6

11

電源V

220V/6A/50HZ

6

平臺定位精度mm

±0.01

12

外形尺寸L×B×H mm

1120×660×1300
